Smart Farming Resilientes Edge Computing als Grundlage von Smart Farming

Autor / Redakteur: Christian Wied, Jörg Wende, Dr. Stephan Rinck / Dipl.-Ing. (FH) Andreas Donner

Bald werden jede Milchkanne, jede Kamera, jedes Tier, jedes landwirtschaftliche Gerät sowie die unterschiedlichsten Sensoren auf den Feldern als jeweils eigenständiges IoT-Device in ein digitales Ökosystem der Landwirtschaft eingebunden sein. Und das ist auch dringend nötig!

Firmen zum Thema

Resilient Edge Computing wird mehr und mehr zu einer weiteren und für KRITIS-Branchen zwingenden Ausbaustufe des Cloud Computings – wie die Autoren am Beispiel der Landwirtschaft anschaulich erläutern.
Resilient Edge Computing wird mehr und mehr zu einer weiteren und für KRITIS-Branchen zwingenden Ausbaustufe des Cloud Computings – wie die Autoren am Beispiel der Landwirtschaft anschaulich erläutern.
(Bild: © Monopoly919 - stock.adobe.com)

Moderne Technik in der Landwirtschaft ist keine Frage, sondern Tatsache. Schon vor dem großen Hype der IoT-Technologien und lange bevor die Automobilindustrie erste Assistenzsysteme in Richtung autonomes Fahren produktiv im Einsatz hatte, gab es in der Landwirtschaft bereits autonom fahrende Landmaschinen, weitestgehend vollautomatisierte Weiterverarbeitungsprozesse auf dem Hof und erste Versuche, das Wohlbefinden der Tiere zu erfassen oder auch das Kalben durch das Bewegungsprofil und das Wiederkauverhalten vorherzusagen.

Über Funktechnologien lassen sich Tiere eineindeutig identifizieren, „melden sich“ durch Annäherung an die automatisierten Futtertröge an und bekommen genau das für sie bestimmte Futter. Da jedoch ein sehr großer Teil landwirtschaftlicher Daten auf den Feldern anfällt und die Notwendigkeit besteht, diese auch vor Ort zu verarbeiten und bei Bedarf weiterzuleiten, führt an 5G kein Weg vorbei.

Ein weites Feld für Cloud-Technologien

Cloud-Technologien spielen bei all diesen Szenarien eine entscheidende Rolle. Nur mit ihnen ist es möglich, all diese Informationen zu verarbeiten, effizient Lösungen zu entwickeln und auszurollen, zu überwachen und fast unendlich zu skalieren. Dementsprechend verdrängen cloudbasierte Softwareangebote auf breiter Front die bisher bewährten Hofprogramme, die Landwirte auf ihrem PC installiert haben.

Die Cloud ermöglicht sowohl die Mensch-zu-Maschine- als auch die Maschine-zu-Maschine-Interaktion auf dem Hof sowie jegliche Kommunikation nach außen. Doch was passiert, wenn genau diese Cloudumgebung nicht mehr erreichbar ist, etwa durch die noch immer sehr großen Versorgungslücken beim Mobilfunk in Deutschland? Befindet man sich an einer Mobilfunk-Randzone ist eine sichere Verbindung nicht gegeben. Dazu kommen Stromausfälle, Ausfälle einzelner Sektoren der Mobilfunknetze und die stark steigende Anzahl von Cyberattacken. Dennoch sind Internetverbindungen für die Landwirtschaft essenziell zum Beispiel für das Produktions- und Lieferkettenmanagement oder den Umwelt- und Klimaschutz (Green-Deal).

Regionales Produktions- und Lieferkettenmanagement

Die Komplexität der Pflanzenproduktion ist von der Natur vorgegeben – entsprechend stehen die Akteure, vom Hobbylandwirt bis zum Großbetrieb vor vergleichbaren Herausforderungen. Neben Marktrisiken kämpfen die landwirtschaftlichen Erzeuger vor allem mit Unsicherheiten des Wetters sowie einem unkalkulierbaren Krankheits- und Schädlingsbefall. Zunehmende Auflagen des Umwelt- und Klimaschutzes erhöhen die Managementanforderungen bei allen Landwirten gleichermaßen.

Die Rahmenbedingungen für kleinere und große Betriebe (siehe Tabelle: nur ca. 1/3 sind Großbetriebe) unterscheiden sich insbesondere bei der Maschinen- und IT-Ausstattung. Da im Gegensatz zu den Großbetrieben die Mehrheit der kleineren Betriebe in bestimmten Regionen nur bedingt über eine Eigenmechanisierung verfügen, sind diese zur Durchführung von Anbau, Ernte und Logistik mehr oder weniger von Dritten abhängig. Das heißt, sie müssen sich Maschinen- und Logistikdienstleistungen fristgerecht einkaufen oder mieten. In Regionen mit eher kleinstrukturierter Landwirtschaft haben sich mit landwirtschaftlichen Lohnunternehmen und Maschinenringen entsprechende Strukturen für den überbetrieblichen Maschineneinsatz etabliert.

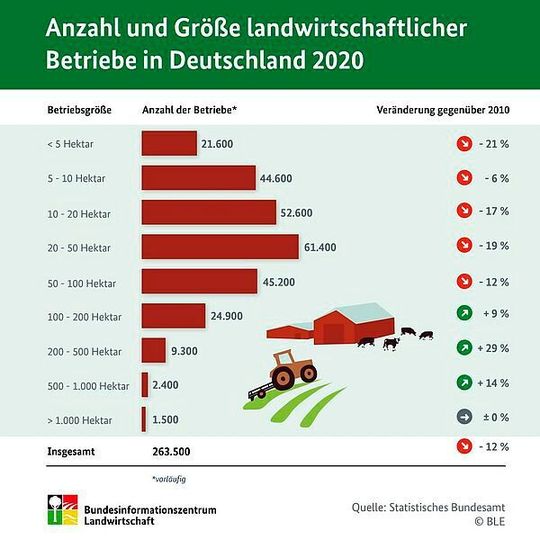

Überblick über die Anzahl und größe landwirtschaftlicher Betriebe in Deutschland.
Überblick über die Anzahl und größe landwirtschaftlicher Betriebe in Deutschland.
(Bild: © BLE / Statistisches Bundesamt / Bundesinformationszentrum Landwirtschaft)

Die Innovationen des Smart Farming als Teil der digitalen Transformation in der Landwirtschaft sind primär auf Großbetriebe mit Eigenmechanisierung fokussiert. Entsprechend sind die Cloudplattformen der Farm-Management-Informationssysteme meist an einen oder an ein Konsortium von Landtechnikherstellern angepasst. Das ist nachvollziehbar, da oft das Management von Maschinenflotten im Rahmen pflanzenbaulicher Produktionsprozesse im Vordergrund steht.

Die Akzeptanz von IT-Plattformen mit einer rein cloudbasierten Datenhaltung ist bei Landwirten noch verhalten, da Bedenken bezüglich der Datenhoheit vorherrschen. Zudem entspricht die Präferenz bestimmter Maschinenflotten bei den konkurrierenden IT-Plattformen nicht den Anforderungen der kleineren landwirtschaftlichen Betriebe, die auf ihren Flächen Dienstleister mit den unterschiedlichsten Maschinenflotten zum Einsatz bringen. Landwirte, die auf einen überbetrieblichen Maschineneinsatz angewiesen sind, benötigen ein herstellerunabhängiges digitales Ökosystem, das insbesondere auf regionaler Ebene möglichst viele Akteure vernetzt.

An diesem Trend wird deutlich, dass die Internetabhängigkeit bei der Digitalisierung im Agrarsektor die Vulnerabilität der landwirtschaftlichen Primärproduktion deutlich erhöht, die ein essenzieller Bestandteil der Kritischen Infrastruktur (KRITIS) „Ernährung“ ist. Die Datenauslagerung in die Cloud, die damit verknüpfte Internetabhängigkeit von Maschinen und Produktionsprozessen und insbesondere ein Ausfall der IP-basierten Telefonie und Datenkommunikation könnte bei einem längerfristigen Internetausfall die Ernährungssicherstellung erheblich tangieren.

IoT-Sensornetze für Umwelt- und Klimaschutz

Ein längerfristiger Ausfall der Sprach- und Datenkommunikationsnetze ist gerade für Regionen mit kleinteiliger und überwiegend arbeitsteilig strukturierter Landwirtschaft ein großes Risiko. Da für moderne IoT-Sensornetze im Rahmen des Smart Farming in naher Zukunft zunehmend lokale LoRaWAN-Netze eingesetzt werden, wäre es eine gesellschaftlich relevante Option, diese resiliente Vernetzung im Bedarfs- und Krisenfall auch für eine Notkommunikation im ländlichen Raum zu nutzen.

Durch den Einsatz von batteriebetriebenen LoRaWAN-Netzen kann der Landwirt selbst in solch einem Fall über einen gewissen Zeitraum alle notwendigen (Sensor-)Daten zur Fortführung seines Betriebs erhalten. Voraussetzung ist jedoch ein möglichst flächendeckender Ausbau solcher Netze, was sich durch eine intensivere Nutzung darüber gewonnener IoT-Sensordaten forcieren ließe.

Da die Landwirtschaft einen erheblichen Beitrag zum Klimaschutz leisten muss, könnte die flächendeckende Gewinnung umweltrelevanter IoT-Sensordaten (z.B. Bodenfeuchte und -temperatur) eine Leistung darstellen, die als Open Data-Angebot nicht nur zur Stärkung der Klimaresilienz herangezogen werden könnte, sondern kurzfristig sogar einen gesamtgesellschaftlichen Nutzen in den unterschiedlichsten Branchen (z.B. Glatteiswarnung) erzeugen würde. Impulsgeber für den Aufbau einer derartigen IoT-Infrastruktur mit Blick auf den Umwelt- und Klimaschutz könnte beispielsweise die EU mit ihren Programmen zur Gemeinsamen Agrarpolitik (GAP) und dem Green Deal sein.

Operationalisierung eines Resilient Edge Computing (REC) in der Landwirtschaft

Das Problem der Internetabhängigkeit der landwirtschaftlichen Primärproduktion im Rahmen der KRITIS „Ernährung“ hat die Politik in Deutschland erkannt und erste Schritte zum Abbau der Vulnerabilität eingeleitet. Zumal diese in den Kritischen Infrastrukturen durch die digitale Transformation nicht erhöht werden darf. Sowohl das Ernährungssicherstellungs- und -vorsorgegesetz (ESVG) als auch das IT-Sicherheitsgesetz (IT-SIG) geben Direktiven für prophylaktische Maßnahmen im Bereich der KRITIS „Ernährung“.

Entsprechend fördert das Bundesministerium für Ernährung und Landwirtschaft (BMEL) aus Vorsorgegründen und mit Zustimmung der Agrarministerkonferenz in Deutschland die Entwicklung einer Infrastruktur zur dezentralen Datenhaltung und regionalen Vernetzung in der Landwirtschaft. Flankierend unterstützt das BMEL den Praxistransfer einer resilienten GeoBox-Infrastruktur durch das Experimentierfeld Südwest in Rheinland-Pfalz.

Die GeoBox-Infrastruktur ist eine intelligente Datendrehscheibe in Form von Cloud-unabhängigen Mini-Servern, die für die gesicherte Datenbereitstellung aus heterogenen Datenquellen sorgt. Darunter fallen zeitkritische Daten rund um die landwirtschaftliche Produktion und Bewirtschaftung, Geobasisdaten sowie Wissensquellen und -plattformen, über die sich beispielsweise der zuständige Landkreis oder die öffentliche Hand einbringen können.

„Durch unseren Vernetzungsansatz entwickeln wir mit der GeoBox-Infrastruktur ein mehrdimensionales digitales Ökosystem. So haben wir derzeit ein Netzwerk über das Projekt GeoBox, über die Experimentierfelder „Digitalisierung in der Landwirtschaft“ des Bundes und über die Forschungsbegleitung KlimAgrar. Des Weiteren gibt es länderübergreifende Kooperationen, wie beispielsweise über das Kompetenznetzwerk West, ein Verbund mehrerer Bundesländer, die gemeinsam die Einführung der Geobox-Infrastruktur in die Praxis vorantreiben. Dieses Konzept bezeichnen wir weitergehend als resilientes Smart Farming (RSF).“, erklärt Daniel Eberz-Eder vom DLR Rheinhessen-Nahe-Hunsrück, Koordinator der Projekte in der Digitalisierung der Landwirtschaft.

Technologische Basis für das dezentrale Edge Computing ist das Open Source Framework „Open Horizon“. Es wurde von IBM entwickelt und an die Linux Foundation übergeben, um die weitere Entwicklung in einem vielfältigeren Ökosystem voranzutreiben. Open Horizon bildet die Grundlage für den IBM Edge Application Manager, über den containerisierte Anwendungen auf Tausenden von Edge Devices verwaltet werden. Zudem schafft das Framework die Voraussetzung für das Offline-First-Prinzip für resilientes Smart Farming (RSF) auf Basis einer dezentralen Edge Computing Infrastruktur über sogenannte „Hofboxen“. Alle darauf laufenden Programme sind auch ohne Internetanbindung nutzbar. Accenture, Cisco und IBM stellen der Landwirtschaft und der Regierung genau diese Möglichkeiten einer resilienten Infrastruktur als „digitale Resilienz as a Service (dRaaS)“ zur Verfügung.

Offline-First-Funktion der Edge Devices entscheidend

Je nach Anforderung kann eine Hofbox ein Rasperry PI IV, Jetson Xavier, Win10 Rechner oder auch ein größerer Server sein. Als Edge Device kommen wiederum alle möglichen Geräte, Maschinen, Fahrzeuge und sogar ein eigenes kleines Rechenzentrum innerhalb des landwirtschaftlichen Betriebes infrage.

Sobald solch ein Edge Device einen Open Horizon-Agent installiert hat, können Docker Container darauf übertragen, verwaltet und überwacht werden. Eine Cloudanbindung ist zu keinem Zeitpunkt notwendig. Auch für den Betrieb ist eine Verbindung zu der übergeordneten Instanz, dem IBM Edge Application Server, nicht notwendig. Auf diese Weise können Hunderttausende Edge Devices und somit in der Tat jede einzelne Milchkanne aktiv verwaltet werden.

Diese Offline-First-Funktion der Edge Devices basierend auf Open Horizon ist entscheidend für resilientes Edge Computing bzw. resilientes Smart Farming. Die allermeisten am Markt verfügbaren Lösungen brauchen bislang zwingend eine Cloud-Anbindung für die Verwaltung und das Monitoring der Edge Devices. Für den Landwirt bedeutet das, dass er sich mit Hilfe seiner Hofbox eine eigene Edge-Umgebung einrichten kann. Sie kann – erweitert mit dem LoRaWAN Gateway – lokale Sensornetzwerke anbinden und die Daten lokal weiterverarbeiten. Die Anwendungen wiederum muss der Landwirt nicht selbst programmieren, diese zieht sich die Hofbox von zentraler Stelle. Der Staat, aber auch privatwirtschaftliche Organisationen stellen ein breites Angebot an Daten, die für die tägliche Arbeit eines Landwirtes zwingend erforderlich sind, bereit.

Durch das Zusammenführen verschiedener Datenquellen entsteht ein deutlicher Mehrwert für den Landwirt. Öffentlich bereitgestellte Geo-Informationsdaten kombiniert mit regionalen Sensordaten liefern der Landwirtschaft eine zeitgenaue, verbesserte Entscheidungsgrundlage. Ziel sollte es deshalb sein, dass standardisierte Datenbestände an Geodaten bundesweit automatisiert und stets synchronisiert auf Edge Devices ausgeliefert werden können. Auch hier ist ein Edge Application Manager denkbar, der alle angeschlossenen landwirtschaftlichen Betriebe der Region mit einem umfassenden Katalog an bestehenden Anwendungen versorgt oder gar welche vorgibt. Der Betrieb auf dem Hof funktioniert dann selbst nach tagelangem Ausfall der Cloud-Infrastruktur. Sobald wieder eine Verbindung steht, werden notwendige Updates über die Cloud ausgetauscht, sodass alle Instanzen wieder auf dem aktuellen Stand sind.

In der untersten Kommunikationsschicht unter den einzelnen Edge-Geräten sind wiederum Sensoren und Aktoren zu finden, beispielsweise die Feuchtigkeitssensoren im Boden, die zum Bewässerungssystem der Felder gehören oder ein einfacher Zähler am Ende einer Verarbeitungsstraße, der die Anzahl von Tomaten- oder Apfelstiegen erfasst. Diese Daten wandern ebenfalls in die Hofbox, bleiben aber dort. Erst bei Bedarf werden sie in die Cloud geschickt.

Mehrere Vorteile für den Landwirt

Dieses Konzept des Resilient Smart Farming als eine Art Backup-Lösung für bestehende Cloud-Infrastrukturen erfüllt alle im Vorfeld gestellten Kriterien: eine standardisierte Infrastruktur, Dezentralität, Offline-Fähigkeit, Datenhoheit und Nutzerfreundlichkeit. Vor allem die Datenhoheit ist ein entscheidender Punkt für viele Landwirte. Sie können immer entscheiden, wann welche Daten wohin geschickt werden. An die Hofbox selbst kommt von außen niemand heran. Bleiben die Daten zudem auf der Hofbox und werden nicht in die Cloud geschickt, müssen sie auch nicht verschlüsselt werden. Ob die Daten zu Backup-Zwecken in die Cloud geschickt werden, entscheidet jeder Anwender selbst. Durch leichte Handhabung und lokale Datenhoheit verbessert sich dank dieser „einfachen“ IT-Umgebung auch für kleinere Betriebe der Zugang zu Smart Farming, während die betriebliche und regionale Wertschöpfung erhöht wird.

Resilient Edge Computing als notwendige Ausbaustufe des Cloud Computings

Den Hintergrund der regionalen Vernetzung auf Landkreisebene liefert das ESVG, das besagt, dass Landräte – vergleichbar zur Pandemie – in Krisenfällen sowohl die landwirtschaftliche Produktion als auch die Versorgung der Bevölkerung mit Lebensmitteln auf regionaler Ebene koordinieren müssen. Am Beispiel der Pilotregion Donnersberg soll das Modell einer dRaaS in öffentlich-privater Partnerschaft weiterentwickelt und erprobt werden.

Für die Krisentauglichkeit des Systems müssen sich möglichst viele landwirtschaftliche Betriebe freiwillig an das Resilient Edge Computing anschließen. Deshalb legt Landrat Rainer Guth aus dem pfälzischen Donnersbergkreis besonderen Wert auf den direkt greifbaren Nutzen dieser resilienten Digitalisierung, der sich insbesondere darin ausdrückt, dass Landwirte auch in kleinteilig strukturierten Regionen vom Smart Farming mit einem anspruchsvollen überbetrieblichen Maschineneinsatz profitieren und so die betriebliche und regionale Wertschöpfung sichern können.

Damit wird das Resilient Edge Computing zu einer weiteren und für KRITIS-Branchen zwingenden Ausbaustufe des Cloud Computings. Dieser Dezentralisierungsansatz dient der Gesellschaft mit einer verbesserten Versorgungssicherheit, der Klimaresilienz mit flächendeckenden und ausfallsicheren IoT-Sensornetzwerken und schlussendlich aufgrund der im REC inhärent implementierten Datenhoheit der Akzeptanz bei Landwirten, wie Dr. Christian Koch vom Hofgut Neumühle im Donnersbergkreis bestätigt: „Ich sehe den Vorteil darin, dass meine Daten lokal auf der Hofbox gespeichert werden. Stellen Sie sich vor, das Internet fällt in Deutschland aus, dann ist es mir trotzdem noch möglich mit diesem lokalen Datensatz meine Flächen zu dokumentieren und die Flächen auch zukünftig zu bewirtschaften.“

Christian Wied.
Christian Wied.
(Bild: IBM)

Jörg Wende.
Jörg Wende.
(Bild: IBM)

Dr. Stephan Rinck.
Dr. Stephan Rinck.
(Bild: IBM)

Gleichzeitig kann dieser Technologieansatz eine Blaupause für zahlreiche weitere Anwendungsbereiche in Industrieunternehmen oder im Versorgungssektor sein – überall da, wo die Cloud heute schon eine wichtige Rolle spielt und sich Ausfälle kritisch auf Produktion oder regionale Versorgung auswirken können.

Über die Autoren

Christian Wied ist Account Manager Cloud Software – Industrial Clients bei IBM, Jörg Wende ist Hybrid Integration and Industrie 4.0 Consultant bei IBM und Dr. Stephan Rinck ist Business Development Executive bei der IBM Technology Group.

Quellen:
Daniel Eberz-Eder, Franz Kuntke, Wolfgang Schneider, Christian Reuter (2021) Technologische Umsetzung des Resilient Smart Farming (RSF) durch den Einsatz von Edge-Computing, 41.GIL-Jahrestagung: Informatik in der Land-, Forst- und Ernährungswirtschaft, S. 79-84, Gesellschaft für Informatik.

Christian Reuter, Wolfgang Schneider, Daniel Eberz (2019) Resilient Smart Farming (RSF) – Nutzung digitaler Technologien in krisensicherer Infrastruktur, 39. GIL-Jahrestagung: Informatik in der Land-, Forst- und Ernährungswirtschaft Fokus; Digitalisierung für landwirtschaftliche Betriebe in kleinstrukturierten Regionen – ein Widerspruch in sich?, Lecture Notes in Informatics (LNI), A. Meyer-Aurich (Hrsg.), S. 177-182, Vienna, Austria: Gesellschaft für Informatik
