WDI, Halle 4, 435: SMD-Gleichtaktfilter von Viking und TCXO von FOX

1. Passive Bauelemente: Dünnschicht-Common-Mode-Filter von Viking

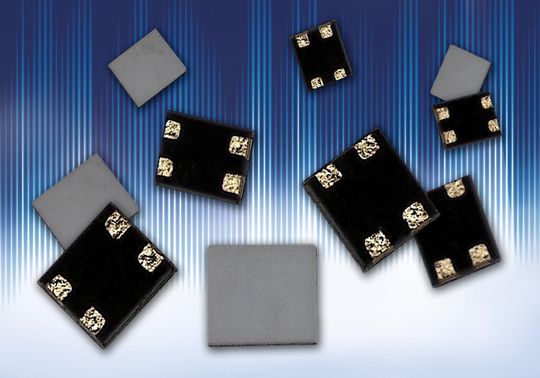

CMF-Serie von Viking: Die neuen SMD-Gleichtaktfilter (Common-Mode-Filter) in Dünnschicht-Technologie sind auf dem Stand von der WDI AG zu sehen
(Bild: Viking / WDI)

Der taiwanische Hersteller Viking Tech Corp. (Vertrieb: WDI AG) stellt mit der CMF-Serie neue SMD-Gleichtaktfilter (Common-Mode-Filter) in Dünnschicht-Technologie vor. Erhältlich sind die Baugrößen 03025

und 0504. Die Standard-, High-Frequency-und Ultra-High-Frequency-Versionen haben Impedanzen von 30R, 53R und 90R mit Toleranzen von 10% und 20%.

Diese Serie wird zur Rauschunterdrückung in Hochgeschwindigkeitssignal- und Datenleitungen eingesetzt. Die große Bandbreite mit Grenzfrequenz von 2,1 bis 7,5 GHz hat bei Differentialbetrieb quasi keinen Einfluss auf die Hochgeschwindigkeitssignale und unterdrückt das Gleichtaktrauschen.

Rauschunterdrückung in Hochgeschwindigkeitssignal- und Datenleitungen

Der Eingangsverlust gegenüber der Frequenz bei 5-6 GHz beträgt -3 dB. Die Serie enthält kein Blei und ist für RoHS-konformes Löten ausgelegt.

Hauptanwendungen finden sich in Hochgeschwindigkeits-Signal/-Datenleitungen und Hochgeschwindigkeitsanschlüssen wie USB 2.0, USB 3.0, HDMI, DVI und serielle Verbindungen in Mobiltelefonen, Notebooks, PC´s, LED TV, DVD und BlueRay Playern, DSC, DVC und anderer Unterhaltungselektronik. Verpackt sind die Baugrößen 03025 auf Rollen zu 10K Stück und 0504 zu 4K Stück.

2. Quarze & Oszillationen: FOX ergänzt XpressO-Serie um TCXO

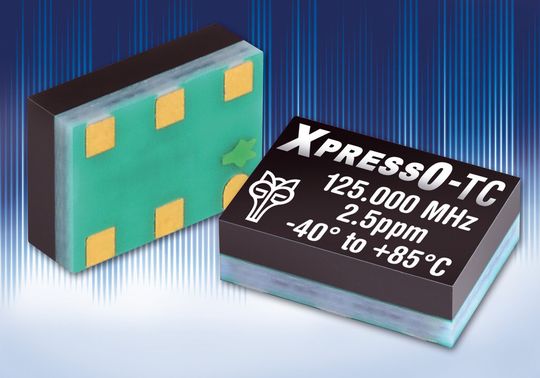

TCXO der Serie FXTC-HE73 von FOX (Vertrieb: WDI AG): Er ergänzt die erfolgreiche XpressO-Produktfamilie
(Bild: FOX / WDI)

FOX Electronics (Vertrieb: WDI AG) ergänzt die erfolgreiche XpressO-Produktfamilie um einen TCXO der Serie FXTC-HE73 mit Ausgangsfrequenzen von 0,75 MHz bis 250 MHz, HCMOS-Ausgangssignal sowie Tristate- (enable/disable) Funktion. Dieser TCXO ist in einem 5 mm x 7 mm großen SMD-Gehäuse untergebracht und ermöglicht kundenspezifische, frei wählbare Ausgangsfrequenzen bei Lieferzeiten von nur 10 Werktagen.

Der TCXO bietet eine Frequenzstabilität von +-2.5 ppm über -40 ~ + 85°C sowie +-1ppm über 0~+70°C. Die Versorgungsspannung beträgt 3,3 V. Die XpressO-Oszillatoren verwenden verschiedene proprietäre anwendungsspezifische integrierte Schaltungen (ASICs), die von FOX besonders unter dem Aspekt der Rauschreduktion konzipiert und entwickelt wurden. Die XpressO-Oszillatoren verwenden eine Delta-Sigma-Modulation (DSM) dritter Ordnung; ihre Rauschpegel sind mit denen von traditionellen Quarz- und SAW-basierten Oszillatoren vergleichbar.

Geeignet für Jitter-sensitive Anwendungen

Die Oszillatoren zeichnen sich außerdem durch geringen Jitter von weniger als 1pS aus und eignen sich daher ebenfalls für Jitter-sensitive Anwendungen, bei welchen ansonsten der Einsatz von sog. programmierbaren Oszillatoren aufgrund der schlechteren Jitter- und Phasenrauschperformance vermieden wird.

Die TCXOs werden standardmäßig unter Verwendung des patentierten FOX-Serienidentifikationssystems geliefert, das eine Qualitätskontrolle und die Rückverfolgbarkeit jeder einzelnen Komponente über den gesamten Fertigungsprozess gewährleistet.
